来了解一下沥青及沥青混合料试验检测术语

来了解一下沥青及沥青混合料试验检测术语

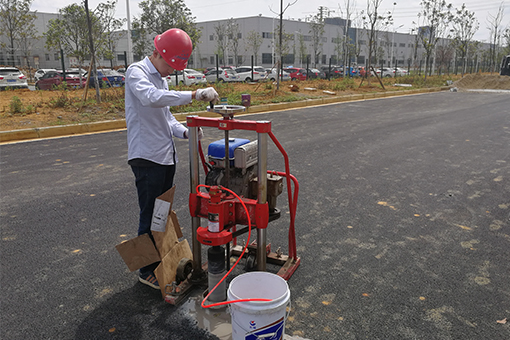

1.1 沥青的密度

沥青在规定温度下单位体积所具有的质量，以g/cm3计。

1.2 沥青的相对密度

在同一温度下，沥青质量与同体积的水质量之比值，无量纲。

1.3 针入度

在规定温度和时间内，附加一些质量的标准针垂直贯入沥青试验的深度，以0.1mm计。

1.4 针入度指数

沥青结合料的温度感应性指标，反映针入度随温度而变化的程度，由不同温度的针入度按规定方法计算得到，无量纲。

1.5 延度

规定形态的沥青试样，在规定温度下以一些速度受拉伸至断开时的长度，以cm计。

1.6 软化点(环球法)

沥青试样在规定尺寸的金属环内，上置规定尺寸和质量的钢球，放于水或甘油中，以规定的速度加热，至钢球下沉达规定距离时的温度，以℃计。

1.7 沥青的溶解度

沥青试样在规定溶剂中可溶物的含量，以质量百分率表示。

1.8 蒸发损失

沥青试样在163℃温度条件下加热并保持5h后质量的损失，以百分率表示。

1.9 闪点

沥青试样在规定的盛样器内按规定的升温速度受热时所蒸发的气体以规定的方法与试焰接触，初次发生一瞬即灭的火焰时的温度，以℃计。盛样器对黏稠沥青是克利夫兰开口杯(简称COC)，对液体沥青是泰格开口杯(简称TOC)。

1.10 弗拉斯脆点

涂于金属片上的沥青薄膜在规定条件下，因冷却和弯曲而出现裂纹时的温度，以℃计。

1.11沥青的组分分析

按规定方法将沥青试样分离成若干个组成成分的化学分析方法。

1.12 沥青的黏度

沥青试样在规定条件下流动时形成的抵抗力或内部阻力的度量，也称黏滞度。

1.13 沥青、混合料的密度

压实沥青混合料常温条件下单位体积的干燥质量，以g/cm3计。

1.14沥青混合料的相对密度

同一温度条件下压实沥青混合料试件密度与水密度的比值，无量纲。

1.15沥青混合料的理论大密度

假设压实沥青混合料试件全为矿料(包括矿料自身内部的孔隙)及沥青所占有、空隙率为零的理想状态下的大密度，以g/cm3计。

1.16沥青混合料的理论大相对密度

同一温度条件下沥青混合料理论大密度与水密度的比值，无量纲。

1.17沥青混合料的表观密度

沥青混合料单位体积(含混合料实体体积与不吸收水分的内部闭口孔隙体积之和)的干质量，又称视密度，由水中重法测定(仅适用于吸水率小于0.5%的沥青混合料试件)，以g/cm3计。

1.18沥青混合料的表观相对密度

沥青混合料表观密度与同温度水密度的比值，无量纲。

1.19沥青混合料的毛体积密度

压实沥青混合料单位体积(含混合料的实体矿物成分及不吸收水分的闭口孔隙、能吸收水分的开口孔隙等颗粒表面轮廓线所包围的全毛体积)的干质量，以g/cm3计。

1.20沥青混合料的毛体积相对密度

压实沥青混合料毛体积密度与同温度水密度的比值，无量纲。

1.21沥青混合料试件的空隙率

压实沥青混合料内矿料及沥青以外的空隙(不包括矿料自身内部已被沥青封闭的孔隙)的体积占混合料总体积的百分率，简称VV，以百分率表示。

1.22沥青混合料试件的沥青体积百分率

压实沥青混合料试件内沥青部分的体积占混合料总体积的百分率，简称VA，以百分率表示。

1.23沥青混合料试件的矿料间隙率

压实沥青混合料试件中矿料部分以外的体积占混合料总体积的百分率，简称VMA，以百分率表示。

1.24沥青混合料试件的沥青饱和度

沥青混合料试件内沥青部分的体积占矿料部分以外的体积(VMA)百分率，简称VFA，以百分率表示。沥青混合料内有用效沥青部分(即扣除被集料吸收的沥青以外的沥青）的体积占矿料部分以外的体积(VMA)的百分率,称为有用效沥青饱和度。

1.25粗集料松装间隙率

干燥粗集料(通常指4.75mm以上的集料）在标准容量简中经捣实形成的粗集料部分以外的体积占粗集料总体积的百分率，简称VCADRC，以百分率表示。

1.26沥青混合料试件的粗集料间隙率

沥青混合料试件内粗集料部分以外的体积占混合料试件总体积的百分率，简称VCAmin，以百分率表示。

1.27马歇尔稳定度

按规定条件采用马歇尔试验仪测定的沥青混合料所能承受的大荷载，以kN计。

1.28流值

沥青混合料在马歇尔试验时相应于大荷载时试件的竖向变形，以mm计。

1.29动稳定度

按规定条件进行沥青混合料车辙试验时，混合料试件变形进入稳定期后，每产生1mm轮辙变形试验轮所行走的次数，以次/mm计。

1.30沥青材料的劲度模量

沥青或沥青混合料在温度和加载时间一些的条件下，应力与应变的比值，是温度和荷载作用时间的函数，以MPa计。

1.31 沥青含量

沥青混合料中沥青结合料质量与沥青混合料总质量的比值,以百分率表示。

1.32油石比

沥青混合料中沥青结合料质量与矿料总质量的比值，以百分率表示。

1.33有用效沥青含量

沥青混合料中总的沥青含量减去被集料吸收入内部孔隙的部分后、有用效填充矿料间隙的沥青质量与沥青混合料总质量之比，以百分率表示。

1.34稀浆混合料

乳化沥青或改性乳化沥青、粗细集料、填料、水、添加剂等按一些比例拌和所形成的浆状混合物。

1.35稀浆混合料可拌和时间

当稀浆混合料变稠，手感到有力时，表明混合料开始有破乳的迹象,记录此刻的时间，即为可拌和时间，以s计。

1.36稀浆混合料破乳时间

破乳时间是乳化沥青中的沥青和水分离，沥青微粒吸附到石料上而水析出所需要的时间，以min计。

1.37湿轮磨耗值

在成型后的稀浆混合料上用湿轮磨耗仪磨耗一些时间后，测定试件磨耗前后单位磨耗面积的质量差，以g/m2计。

1.38 负荷轮黏附砂量

在成型后的稀浆混合料上用负荷轮试验仪模拟车轮碾压，通过一些作用次数后，测定试件单位负荷面积的黏附砂量，以g/m2计，用于确定稀浆混合料大沥青用量。

(本文内容来源于网络，如有侵权请联系删除)
